גאודי תכנן את המבנה של סגרדה פמיליה בלי חישוב מתמטי כבד ובלי שרטוטים קונבנציונליים. הוא תלה מהתקרה רשת של חוטים, קשר אליהם שקיות קטנות מלאות בכדוריות עופרת, ונתן לכוח הכבידה למצוא את הצורה. מראה שהונחה מתחת למודל הפכה את התמונה - ומה שנראה בה היה בדיוק צורת הקשתות והעמודים. שחזור של המודל הזה מוצג היום במוזיאון שבתוך מתחם הבזיליקה.

הרעיון נשמע כמו טריק, אבל הוא פיזיקה נקייה. שרשרת תלויה מתיישבת מעצמה בצורה שבה פועלת עליה מתיחה בלבד. אם הופכים את אותה צורה, מקבלים קשת שפועלת בלחיצה בלבד - כלומר קשת שאינה זקוקה לתמיכות חיצוניות. זו הסיבה שלבזיליקה אין את מערכת התמיכות המשופעות שמאפיינת כנסיות גותיות.

למה גאודי בכלל עשה את זה

הבעיה שעמדה בפניו הייתה אמיתית. הוא רצה חלל גבוה במיוחד, עם עמודים שמתפצלים כמו עצים, ובלי היער של תמיכות אבן חיצוניות שהיה הפתרון הסטנדרטי במשך מאות שנים. גאודי כינה את התמיכות האלה קביים, והוא לא רצה אותן.

הדרך המקובלת לפתור בעיה כזו הייתה חישוב. הדרך של גאודי הייתה להוציא את החישוב מהנייר ולתת לחומר לעשות אותו לבד. שרשרת לא צריכה שיסבירו לה איך להיתלות; היא מוצאת את הצורה היעילה בעצמה, מיידית.

היתרון המעשי היה עצום. כל שינוי - להזיז נקודת תלייה, להוסיף משקל - גרם למודל כולו להתארגן מחדש ברגע. במונחים של היום זו הייתה סביבת עבודה שמחשבת מחדש את כל המבנה בכל שינוי, עשרות שנים לפני שהיה מחשב שיעשה את זה.

מאיזה חומרים המודל בנוי

הרכיבים פשוטים להפליא. חוטים או שרשראות דקות שנתלים מלוח עליון, וממנו יורדת רשת שמייצגת את הקשתות והעמודים.

לנקודות שונות ברשת נקשרות שקיות קטנות מלאות בכדוריות עופרת - החומר ששימש כתחמושת ציד. כל שקית מייצגת את המשקל שהמבנה האמיתי יישא באותה נקודה: קמרון, קיר, מגדל.

המראה היא הכלי האחרון. מכיוון שהמודל תלוי כלפי מטה והמבנה עומד כלפי מעלה, גאודי הניח מראה מתחתיו או צילם והפך את התצלום. מה שהתקבל היה תמונת המבנה כפי שייבנה.

הניסוי שקדם לבזיליקה

גאודי לא התחיל את השיטה הזו בסגרדה פמיליה. הוא פיתח אותה בפרויקט אחר - הכנסייה של קולוניה גואל (Colonia Guell), שכונת פועלים מחוץ לברצלונה.

שם הוא בנה את המודל התלוי הראשון והשקיע בו שנים. הכנסייה עצמה לא הושלמה מעולם, ורק הקריפטה שלה נבנתה - אבל מבחינת סגרדה פמיליה היא הייתה מעבדת הניסוי. כל מה שנלמד שם הועבר אחר כך לבזיליקה בקנה מידה גדול לאין ערוך.

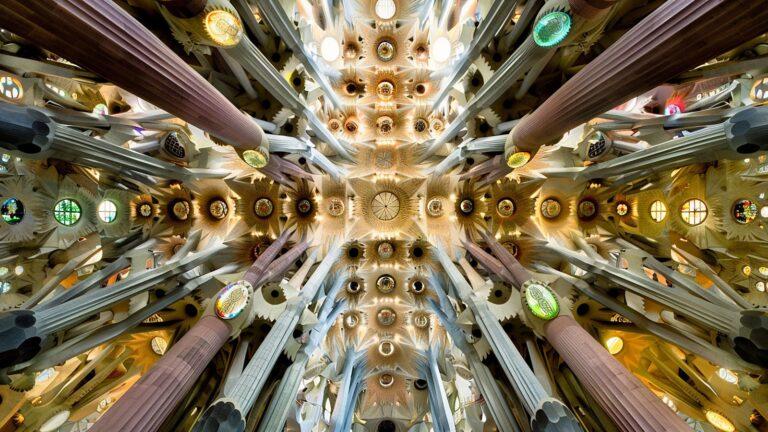

זה הסדר שכדאי להחזיק בראש: קודם המודל של קולוניה גואל, אחר כך הצורה של הבזיליקה. העמודים המסועפים שמרשימים כל מבקר לא נולדו על שולחן שרטוט, הם התגלגלו מהצורה שהחוטים מצאו.

מה מוצג היום במוזיאון

המודל שתלוי היום אינו המקור. הוא שחזור, שנבנה בתחילת שנות השמונים במכון למבנים קלים באוניברסיטת שטוטגרט, בעבודה של רשימת חוקרים שכללה את ריינר גרפה, פריי אוטו, יוס טומלוב וארנולד ואלץ. השחזור הוזמן בידי האוצר הראלד זימן, ומאז הוא חלק מהאוסף של הבזיליקה. המודל נמצא בהשאלה לתקופה של עשרים שנה.

הבזיליקה בנתה סביבו חלל תצוגה שנמצא על המסלול הרגיל של המבקרים, כלומר לא צריך כרטיס נפרד או הרשמה. שם מוקרנת על זכוכית הצגה שמסבירה בדיוק איך גאודי תכנן את קולוניה גואל בעזרת חוטים ושקיות כדוריות עופרת.

לצד המודל מוצגים ארבעה דגמים שעליהם מוקרנת התפתחות המבנה - מהתוכנית של האדריכל הראשון, פרנסיסק דה פאולה דל וילאר, ועד לתוכנית הסופית של גאודי. קיר מסכים משלים את התמונה ומסביר את ההבדלים העיקריים ביניהם: המבנה, העמודים, הקמרונים והאור.

איך לשלב את זה בביקור

הטעות הנפוצה היא לעשות את המוזיאון בסוף, כשהרגליים כבר כואבות והריכוז נגמר. התוצאה היא מעבר מהיר ליד המודל בלי להבין מה רואים.

ההיפוך המומלץ הוא פשוט: לעצור ליד המודל לפני שנכנסים לחלל המרכזי, או לחזור אליו אחרי. ברגע שמבינים שהעמודים מתפצלים בזווית שנקבעה על ידי חוט תלוי, ההסתכלות למעלה משתנה לגמרי. מה שנראה קודם כמו קישוט אורגני נקרא פתאום כפתרון הנדסי.

מי שמגיע עם ילדים יגלה שזו אחת התחנות שהכי קל להסביר בהן משהו. חוט, משקולת ומראה זו הדגמה שאפשר לשחזר בבית, וזה הופך את הבזיליקה ממבנה מרשים למשהו שאפשר להבין.

מה חשוב לדעת לפני שמגיעים

• המודל התלוי הוא רשת חוטים עם שקיות כדוריות עופרת, שהכבידה מסדרת לצורה יעילה מאליה.
• היפוך הצורה - באמצעות מראה מתחת למודל - נותן קשת שפועלת בלחיצה בלבד.
• זו הסיבה שלבזיליקה אין את מערכת התמיכות החיצוניות המאפיינת כנסיות גותיות.
• השיטה פותחה תחילה בכנסיית קולוניה גואל ורק אחר כך הוחלה על הבזיליקה.
• המודל המוצג במוזיאון הוא שחזור מתחילת שנות השמונים, לא המודל המקורי.
• חלל התצוגה נמצא על המסלול הרגיל של המבקרים ואינו דורש כרטיס נוסף.
• לצד המודל מוצגים ארבעה דגמים עם הקרנה שמראה את התפתחות התוכנית מדל וילאר לגאודי.

טעויות שכדאי להימנע מהן

• לדלג על המוזיאון ולראות רק את החלל המרכזי.
• להשאיר את המוזיאון לסוף הביקור, כשכבר אין ריכוז להבין מה מוצג.
• להניח שהמודל התלוי הוא המקורי של גאודי - זהו שחזור.
• לחשוב שהמודל תוכנן במקור עבור סגרדה פמיליה ולא עבור קולוניה גואל.
• לראות את העמודים המסועפים כקישוט אורגני בלבד ולא כפתרון מבני.
• לחפש כרטיס נפרד למוזיאון - הוא כלול במסלול.

שאלות נפוצות

מה זה המודל התלוי של גאודי?

רשת של חוטים שנתלים מלוח עליון, ואליהם קשורות שקיות קטנות מלאות בכדוריות עופרת. הכבידה מסדרת את החוטים בצורה היעילה ביותר, וההיפוך של הצורה הזו הוא בדיוק צורת הקשתות והעמודים של המבנה.

למה היה צריך מראה?

המודל תלוי כלפי מטה בעוד המבנה עומד כלפי מעלה. מראה שמונחת מתחת למודל מציגה את הצורה ההפוכה, כלומר את המבנה כפי שייבנה. אפשר להשיג את אותו הדבר גם בצילום שמסובבים.

איפה אפשר לראות את המודל?

בחלל התצוגה של המוזיאון בתוך מתחם סגרדה פמיליה. החלל נמצא על המסלול הרגיל של המבקרים ואינו דורש כרטיס נפרד.

האם זה המודל המקורי של גאודי?

לא. המודל המוצג הוא שחזור שנבנה בתחילת שנות השמונים במכון למבנים קלים באוניברסיטת שטוטגרט, ומוצג בבזיליקה בהשאלה.

מה הקשר לקולוניה גואל?

שם גאודי בנה את המודל התלוי הראשון, עבור כנסיית שכונת הפועלים קולוניה גואל. הפרויקט ההוא שימש כמעבדת ניסוי, והשיטה שפותחה בו יושמה אחר כך בסגרדה פמיליה.

למה אין לבזיליקה תמיכות חיצוניות כמו לקתדרלות גותיות?

מפני שהצורה שהתקבלה מהמודל התלוי פועלת בלחיצה בלבד. קשת כזו מעבירה את העומס במורד העמוד עצמו ואינה זקוקה לתמיכה משופעת מבחוץ.
